Bancos de corrección de FP BCFP

Corrección de factor de potencia con bancos antiarmónicos desintonizados. Diseñados para instalaciones con variadores de frecuencia y alta distorsión armónica, donde los bancos estándar fallan por resonancia.

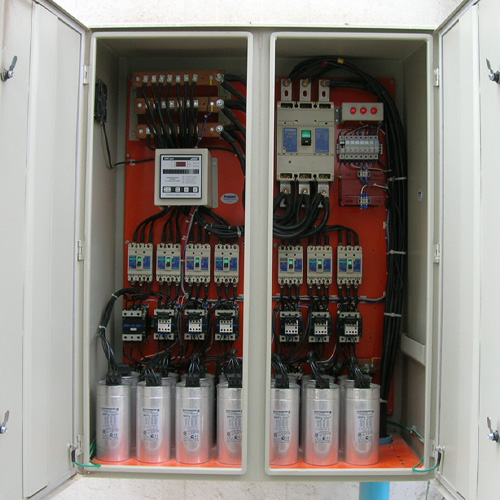

Banco de corrección de factor de potencia RAPO BCFP

Bancos antiarmónicos desintonizados

Un banco capacitivo estándar puede resonar con la red cuando hay armónicos, amplificando corrientes y provocando fallas en los condensadores y en el variador.

La serie BCFP incorpora un reactor en serie con cada paso de condensadores. Este reactor desplaza la frecuencia de resonancia por debajo del 5.º armónico, evitando la amplificación y protegiendo los condensadores.

Recomendado cuando THD > 15%

Si su instalación tiene variadores de frecuencia, UPS o rectificadores, probablemente supera este umbral.

Especificaciones de la serie

Tensión 380–480 VAC

Frecuencia 50/60 Hz

Pasos 6–12 pasos automáticos

Condensadores Autorreparables, baja pérdida, clase B/C

Enclosure IP31 / IP54

Temperatura -5°C a 45°C

Opciones de sintonía del reactor

Cada banco BCFP puede configurarse con cualquiera de los cuatro reactores de sintonía. El factor 5.67 (7ª armónica) es el estándar de RAPO.

5.67 Estándar

Armónica 7ª

Sintonía estándar RAPO. Desplaza la resonancia bajo la 7ª armónica (350 Hz en 50 Hz). Recomendado para instalaciones con predominio de la 5ª y 7ª armónica.

4.7

Armónica 5ª

Para instalaciones con alta presencia de la 5ª armónica (250 Hz). Máxima protección frente a variadores de frecuencia con modulación de 6 pulsos.

3.8

Armónica 3ª

Sintonía para la 3ª armónica (150 Hz). Usado en instalaciones monofásicas o con cargas electrónicas tipo switcher.

2.7

Armónica 2ª

Sintonía para la 2ª armónica (100 Hz). Aplicaciones especiales con cargadores o rectificadores.
